简介:

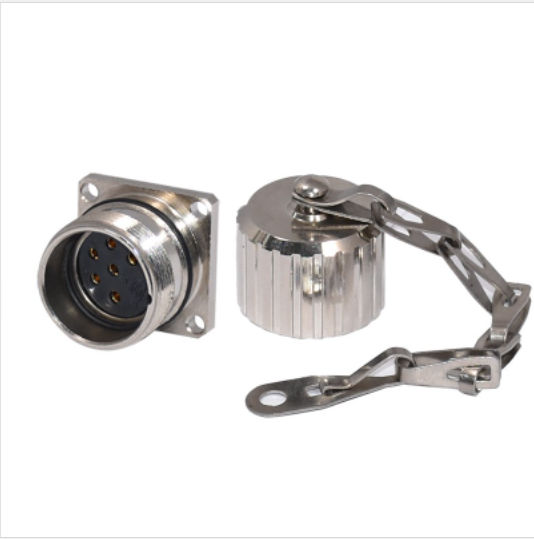

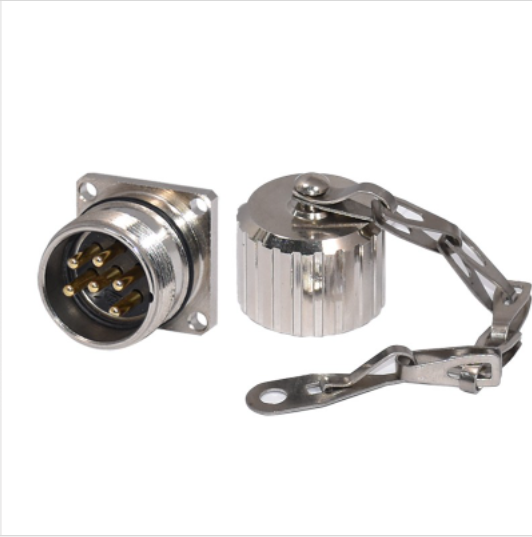

圆形M23防水连接器是专为恶劣的操作环境而开发的；它确保了在潮湿、振动和温度变化下的操作稳定性，具有模压电缆、组件和面板类型，主要用于传输功率和模拟或数字信号。M23电源的可能引脚输出为6,8极，而信号引脚输出包括6,7,9,12,16,17,19极。
•符合IEC 61076-2-101的M23圆形连接器

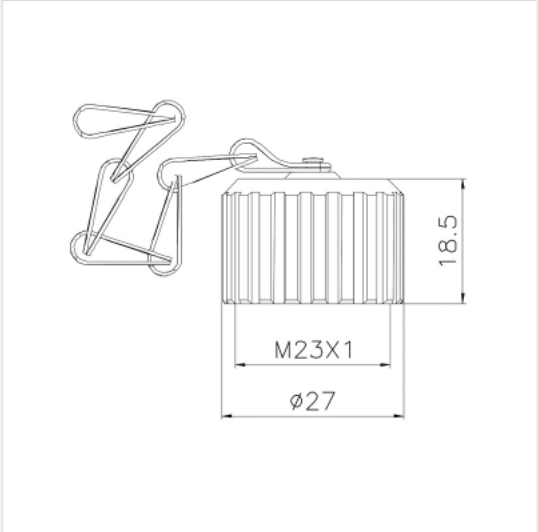

•M23圆形连接器，带M23*1.0螺钉锁定
•三种不同的触点选项，包括压接、焊接和浸焊
•外壳，包括直线、直角和面板安装
•防水等级为IP67，在浸泡过程中免受灰尘和水的影响，耐油和化学品
•6,9,12,16,19引脚可选，用于电源和信号
基本信息:
| 触点数量 |
6 |
9 |
12 |
16 |
19 |
| 额定电压 |
250V |
250V |
150V |
150V |
150V |
| 耳钉电阻 |
20A |
8*8A/1*20A |
8A |
8A |
16*8A/3*10A |
| 线规（mm2） |
2.5 |
8*1.5/1*2.5 |
1 |
1 |
16*1/3*1.5 |
| 线规（AWG） |
14 |
16/14 |
18 |
18 |
18/16 |
| 触点端接 | 焊接 | ||||
| 联轴器 | 螺纹联轴器 | ||||
| 是否屏蔽 | 是 | ||||
| 工作温度 |
-40℃ ~ +125℃ |
||||
| 防护等级 |
IP67/IP68 |
||||
| 插拔次数 |
>500配合循环 |
||||
|
接触电阻 |
≤3 MΩ |
||||
| 原料 | |||||
|
触点材料 |
Cuzn/CuSn (黄铜/青铜) |
||||
|
接触电镀 |
Au (镀金) |
||||
| 外壳 |
Cuzn (黄铜,镀镍) |
||||
| 接触体 | PET (UL94V-0) | ||||
