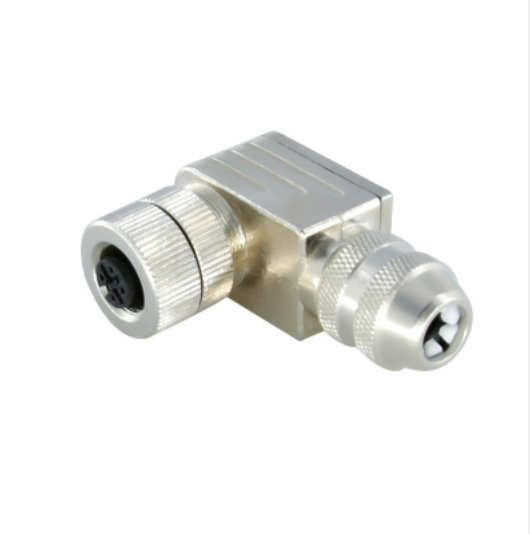

产品说明:
连接器系列:M12组装式
公母型号:母
编码:A、B、D

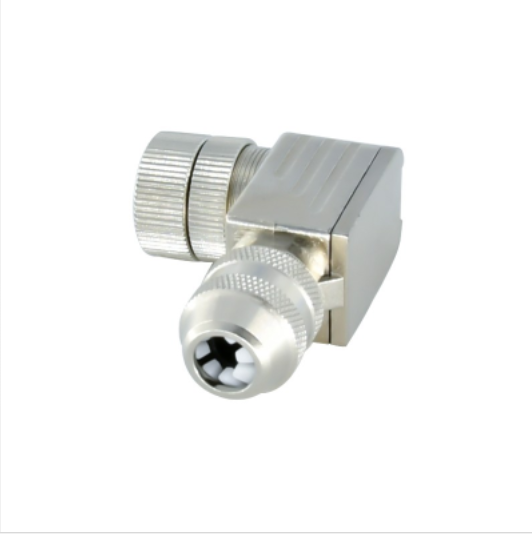

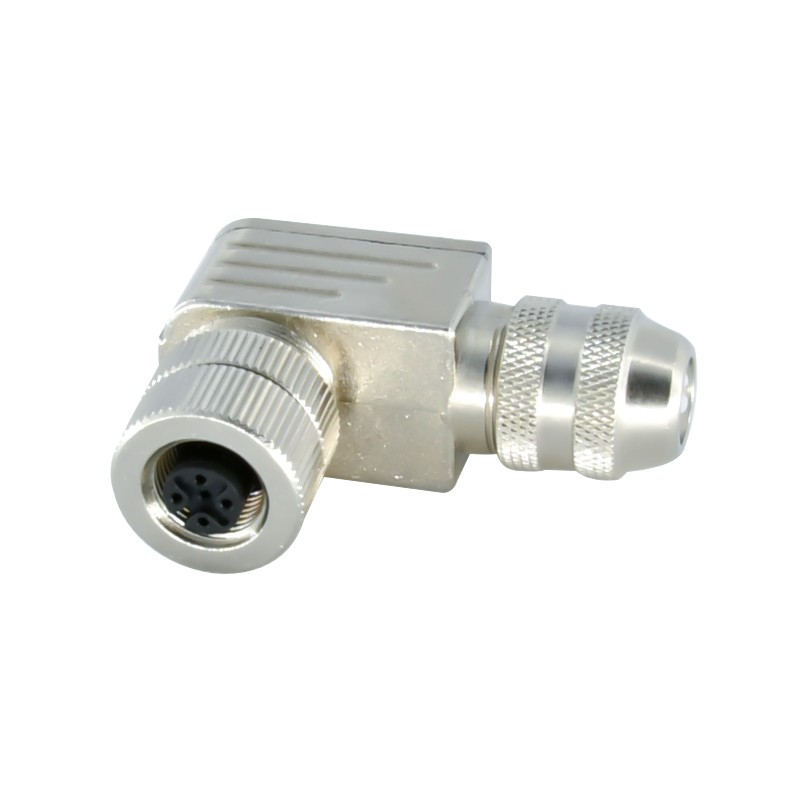

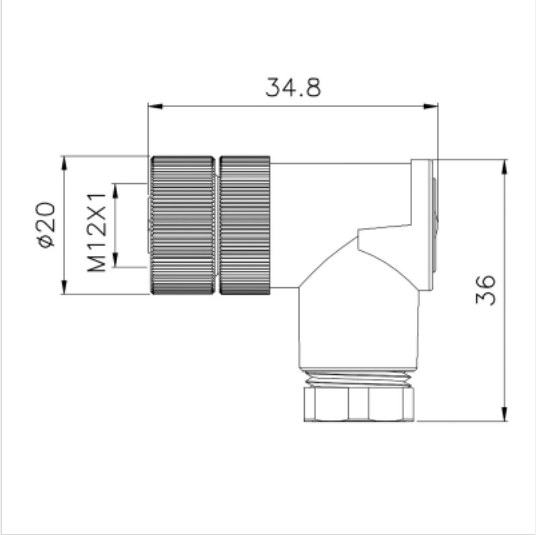

方向类型:弯型

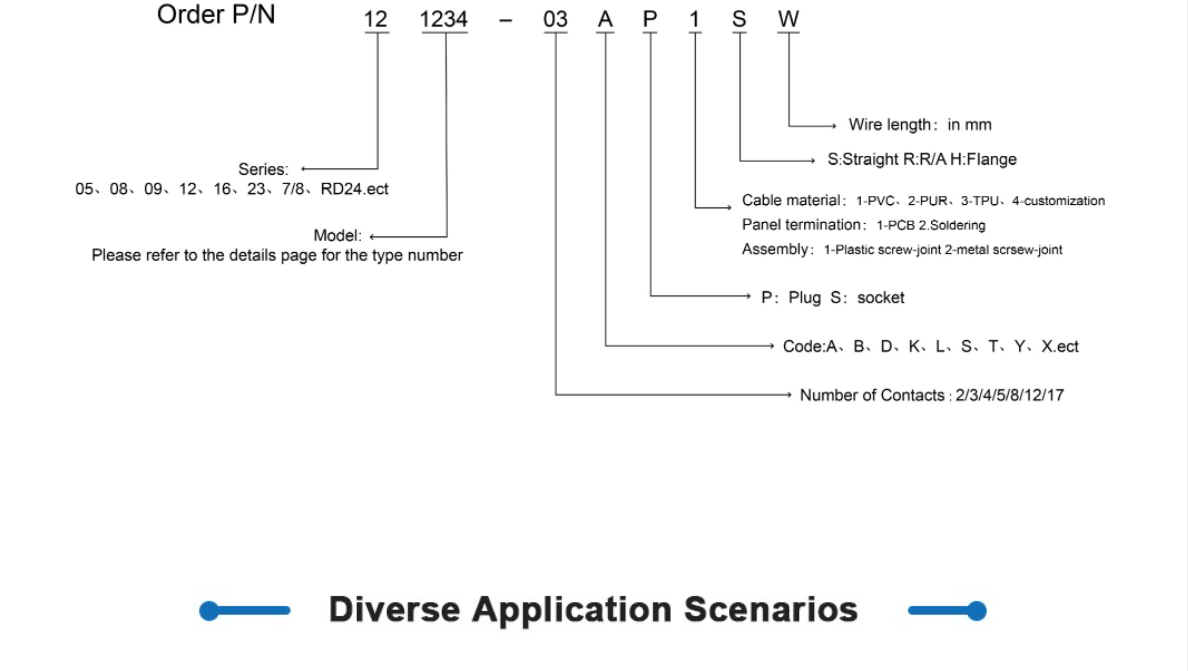

零件号:M12-x-FR-引脚号-SH(x表示代码)
简介:
M12圆形连接器是工厂自动化中最常用的连接器。凭借全系列现场可布线连接器、包覆成型电缆、面板连接器、T/Y分流器、线束和附件,它是冲洗和腐蚀环境的理想设计,主要用于执行器、传感器、工业以太网和现场总线的工厂自动化应用。
•M12*1螺纹锁定机构,防振锁定设计
•提供电缆插头、现场安装插头、面板插座、T型连接器、Y型分离器

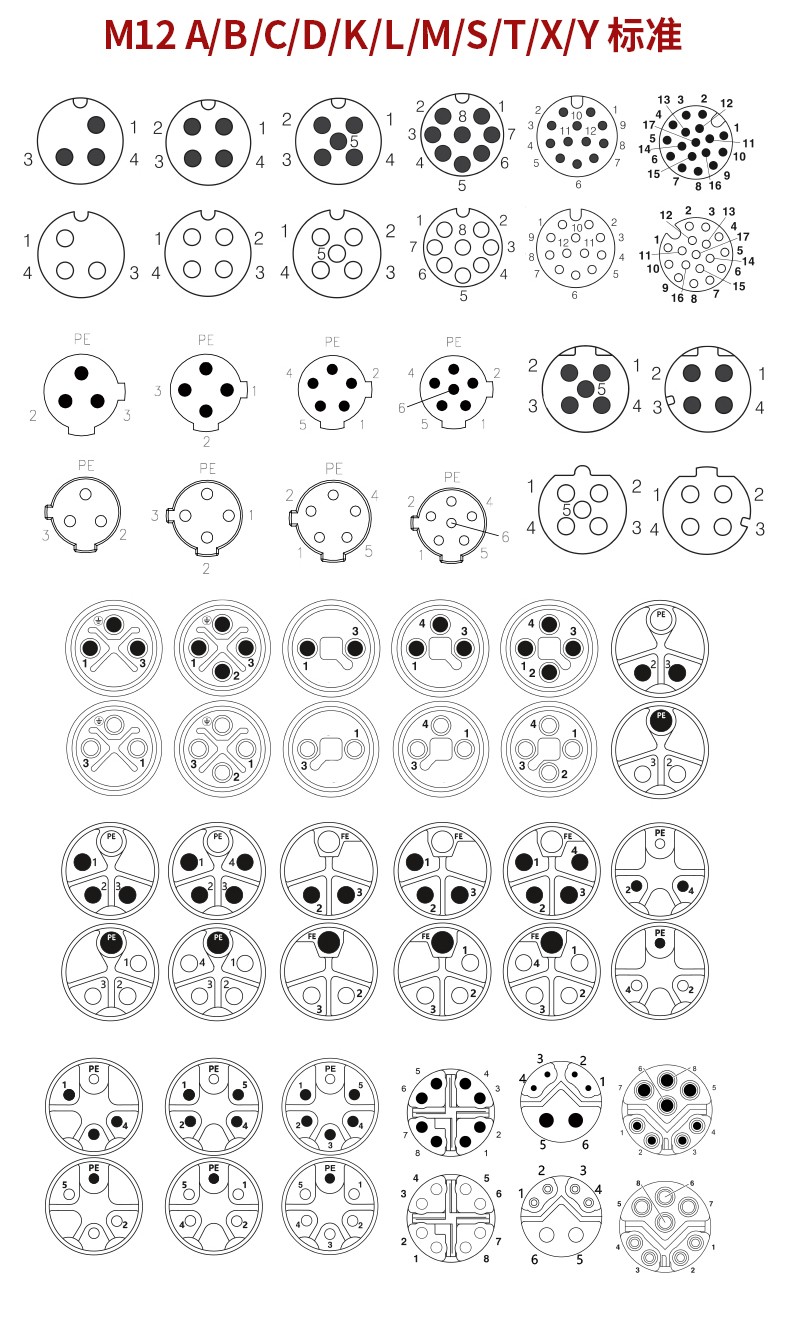

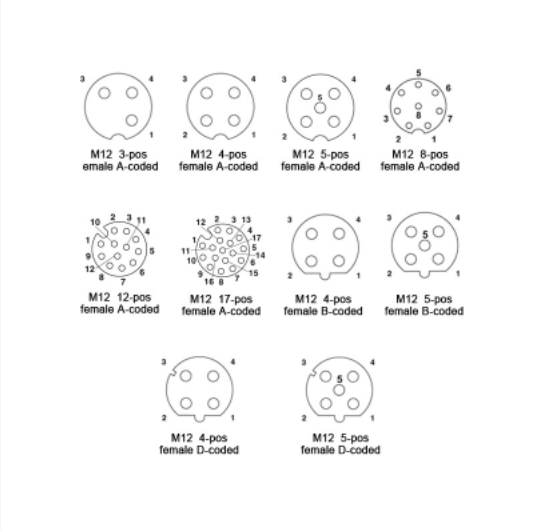

•引脚配置:2、3、4、5、6、8、12和17位置和Y连接器
•A、B、C、D、K、L、X、S、T编码可用
•直线和角度双向型

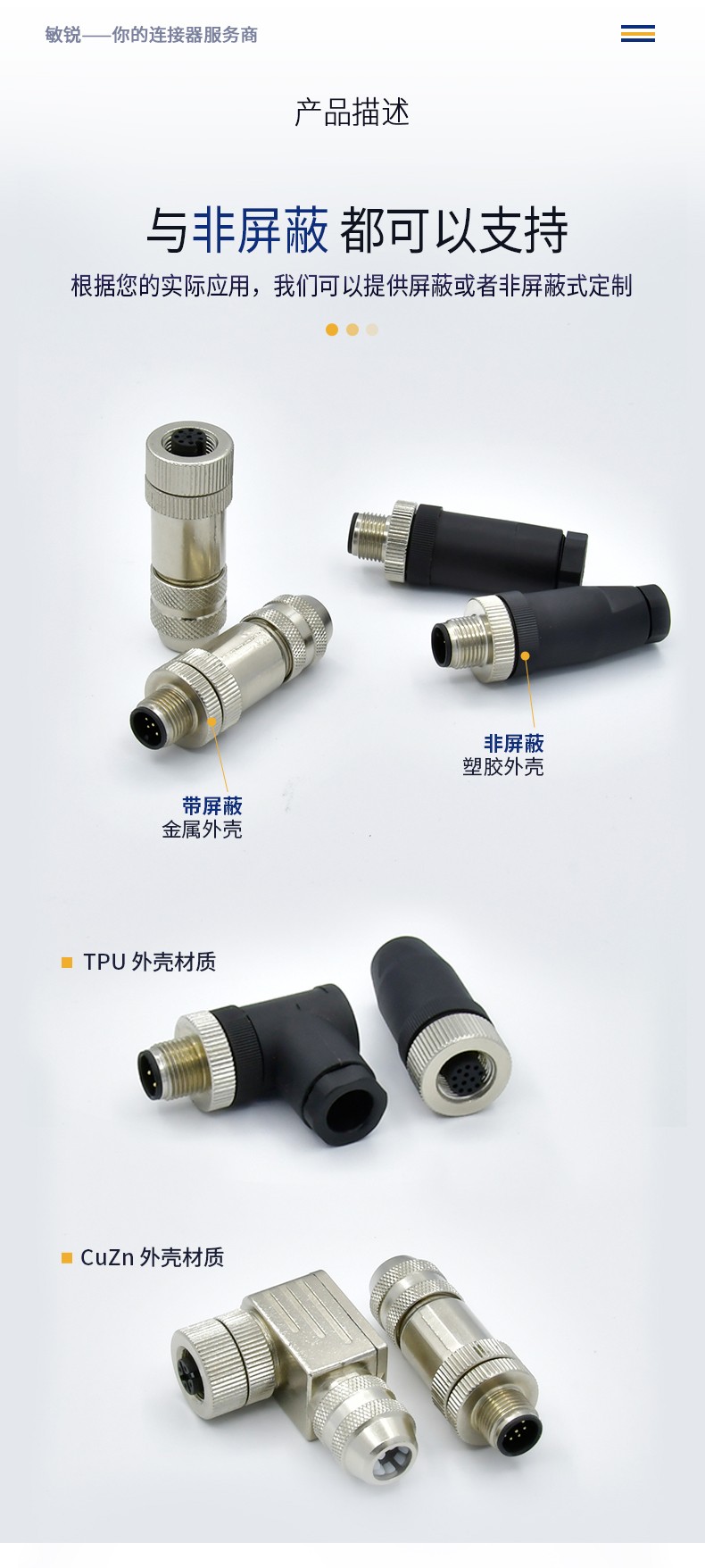

•提供屏蔽和非屏蔽版本
基本信息:
触点数量 |
3 |
4 |
5 |
8 |
12 |
4 |
5 |
4 |
编码 |
A |
A |
A |
A |
A |
B | B |
D |
额定电压 |
250V |
250V |
60V |
30V |
30V |
250V |
60V |
250V |
额定电流 |
4A |
4A |
4A |
2A |
1A |
4A |
4A |
4A |
插座 |
合适于外径 4-8mm的电缆 |
|||||||
触点端接 | 焊接 | |||||||
是否屏蔽 |
是 | |||||||
工作温度 |
-25℃ ~ +85℃ |
|||||||
防护等级 |
IP67/IP68 |
|||||||
插拔次数 |
>500次配合循环 |
|||||||
接触电阻 |
≤10 MΩ |
|||||||
* Materials |
||||||||
触点材料 |
Cuzn |
|||||||
接触电镀 |
Au (镀金) |
|||||||
连接器插件 |
PA |
